При строительстве или модернизации частного дома обустройству кровельного пирога традиционно уделяют максимум внимания: тщательно выбирают тип финишного покрытия, рассчитывают несущую способность стропильной системы и монтируют слои гидроизоляции. Однако об организации эффективного воздухообмена в подкровельном пространстве нередко забывают, считая это второстепенной задачей. Такое заблуждение критично. Правильно спроектированная вентиляция чердака напрямую определяет общую энергоэффективность здания, долговечность кровельных материалов и здоровый микроклимат в жилых комнатах.
Главная задача вентиляции — непрерывное удаление избыточной влаги и выравнивание температурного баланса между внутренней поверхностью кровли и улицей. Без циркуляции воздуха стропильная конструкция превращается в замкнутый контур с повышенной влажностью, где деревянные элементы стремительно разрушаются под воздействием грибка и плесени. Осознание физики этих процессов и внедрение надежных инженерных решений позволяют предотвратить дорогостоящий капитальный ремонт крыши уже в первые годы эксплуатации дома.
Нужна ли вентиляция на холодном чердаке в частном доме
Среди застройщиков до сих пор силен миф, будто неотапливаемый (холодный) чердак не нуждается в дополнительном проветривании, так как «воздух сам найдет щели» в подшивке карниза или фронтонах. Это опасное заблуждение. Современные строительные технологии диктуют жесткие требования к герметичности зданий, а использование гидро- и пароизоляционных пленок практически полностью исключает естественную инфильтрацию воздуха через строительные конструкции.
Рассмотрим физику образования конденсата в зимний период. Из жилых помещений дома через перекрытия всегда мигрирует тепло и водяной пар (результат дыхания, приготовления пищи, гигиенических процедур). По законам конвекции теплый влажный воздух поднимается вверх и проникает на холодный чердак. Столкнувшись с ледяной внутренней поверхностью кровельного материала, воздух мгновенно охлаждается и достигает точки росы. Влага переходит из газообразного состояния в жидкое, обильно оседая в виде капель или изморози. В сильные морозы этот конденсат превращается в массивную наледь, а во время оттепели начинает таять, затапливая утеплитель, потолки верхних этажей и вызывая гниение стропил. Единственный способ предотвратить этот деструктивный процесс — создать управляемый воздухообмен.
Как сделать вентиляцию на холодном чердаке
Чтобы сместить фокус с описания дефектов на их практическое устранение, необходимо четко усвоить базовый принцип: вентиляция — это всегда двухсторонний процесс, состоящий из организованного притока и беспрепятственного оттока воздушных масс. Система не будет работать, если сделать только отверстия для выхода воздуха, проигнорировав точки входа, и наоборот.
Классическая схема естественного воздухообмена базируется на разнице температур и давлений, а также на использовании ветрового напора. Свежий холодный воздух должен проникать в подкровельное пространство в самой нижней точке конструкции (у карнизных свесов), беспрепятственно проходить вдоль всей внутренней плоскости скатов, забирать излишки тепла и влаги, а затем эвакуироваться наружу в самой высокой точке — у конька. Грамотное распределение этих технологических отверстий исключает появление «застойных зон», гарантируя стабильный воздухообмен в любой сезон.
Продухи на чердаке
Основными элементами приточно-вытяжной системы на холодном чердаке выступают продухи — специальные сквозные отверстия в ограждающих конструкциях крыши. По своему расположению и функционалу они строго разделяются на карнизные (приточные) и коньковые (вытяжные).
Карнизные продухи обустраиваются по всей длине свеса кровли. Они могут быть щелевыми (шириной от 2 до 5 см) или точечными. Чтобы защитить подкровельное пространство от проникновения птиц, грызунов и крупных насекомых, продухи обязательно закрывают перфорированными софитами или специальными вентиляционными решетками. Коньковые продухи выполняются в виде продольной щели под верхним элементом кровли (аэратором) и служат для вытяжки. Расчет суммарного сечения продухов требует ювелирной точности: если площадь притока превысит площадь оттока, в подкровельном пространстве возникнет дисбаланс давлений, приводящий к образованию локальных «мертвых зон», где воздух полностью застаивается.
Вентиляция на чердаке частного дома через фронтоны
Для классических щипцовых (двускатных) крыш существует эффективная альтернатива или дополнение к карнизным отверстиям — организация вентиляции через фронтоны. Данный метод основан преимущественно на использовании горизонтальных ветровых потоков, прошивающих чердачное пространство насквозь.
Правила размещения фронтонных решеток строго регламентированы: их нельзя устанавливать хаотично или на одном уровне. Чтобы избежать образования застойных областей выше или ниже оси движения воздуха, решетки монтируют симметрично на противоположных фронтонах, причем одна из них располагается ближе к перекрытию (для притока), а вторая — максимально близко к коньковому узлу (для вытяжки). Сами отверстия оснащаются регулируемыми или стационарными жалюзийными решетками.
Вентиляция холодного чердака двускатной крыши
Синтезируя теоретические правила, рассмотрим идеальную схему циркуляции воздушных потоков на примере наиболее распространенной конфигурации — двускатной кровли над холодным чердаком. Здесь естественное побуждение работает максимально эффективно за счет выраженной разницы высот между карнизом и коньком.
Потоки уличного воздуха затягиваются через карнизные софиты, равномерно распределяются по всей ширине ската и устремляются вверх к коньковой зоне. Омывая стропильные ноги и обрешетку, этот поток непрерывно подсушивает деревянные элементы и выдувает просачивающийся сквозь потолочное перекрытие пар.
Вентиляция теплого чердака
При обустройстве жилой мансарды (теплого чердака) механика вентиляции кардинально меняется. Здесь свободное пространство под крышей отсутствует — оно полностью занято жилым помещением, а слой теплоизоляции интегрирован непосредственно в плоскость стропильных ног. В этом случае вентилировать необходимо не весь объем чердака, а строго ограниченный зазор между утеплителем и финишным кровельным покрытием.
Для защиты утеплителя от выветривания и влаги с наружной стороны применяют современные супердиффузионные мембраны. Особенность мембраны заключается в ее односторонней проницаемости: она защищает утеплитель от влаги снаружи, но свободно выпускает пар изнутри прямо в вентиляционный зазор, сформированный контробрешеткой. Воздух, проходя по этому узкому каналу, моментально уносит влагу, сохраняя теплоизоляцию абсолютно сухой.
Вытяжка на чердак в частном доме: вывод вентиляции
Одной из самых критических ошибок при самостоятельном строительстве является прямой сброс отработанного воздуха из общедомовых вытяжных систем непосредственно во внутреннее пространство чердака.
Воздух из жилых зон максимально насыщен паром и имеет высокую температуру. Попадая на холодный чердак, этот объем влаги мгновенно конденсируется. Буквально за один сезон деревянные элементы покрываются слоем плесени, утеплитель теряет свойства, превращаясь в мокрую губку, а кровля начинает ржаветь.
Можно ли выводить вентиляцию на холодный чердак в частном доме
В данном вопросе строительная физика и действующие нормативы непреклонны: вывод любых вентиляционных каналов (бытовая вытяжка, фановые трубы) во внутренний объем холодного чердака категорически запрещен.

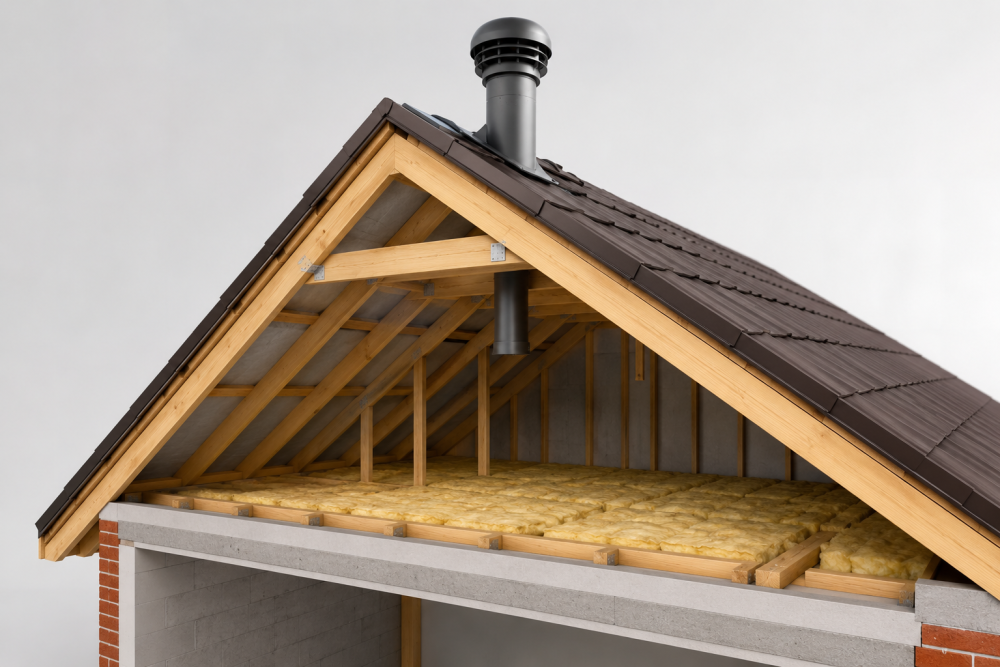

Последствия игнорирования этого правила носят лавинообразный характер. Помимо гниения древесины, в доме появится стойкий неприятный запах, который будет проникать обратно через перекрытие. Единственно верным решением является сквозной транзит вентиляционной трубы через чердак с выводом на улицу, выше уровня кровельного покрытия.
Вентиляция через холодный чердак: чем лучше утеплить вентиляционную трубу
Когда вытяжная труба пересекает неотапливаемое пространство, возникает новая проблема — выпадение конденсата внутри самого канала. Горячий воздух охлаждается, и влага стекает обратно в вентиляционные решетки комнат.
Чтобы предотвратить замерзание влаги и сохранить проектную тягу, транзитный участок трубы необходимо тщательно утеплить технической изоляцией (например, базальтовыми матами или скорлупой из пенополиуретана). Слои изоляции должны плотно облегать воздуховод без образования мостиков холода.
Чердачная вентиляция: принудительная вытяжка на чердаке
Естественная вентиляция энергонезависима, но её тяга пропадает летом, а также плохо функционирует на крышах со сложной многощипцовой геометрией или пологих скатах. В подобных ситуациях возникает необходимость в организации принудительного механического побуждения. Механическая вытяжка гарантирует стабильный отвод влажного воздуха в абсолютно любых условиях.
Канальный вентилятор на холодном чердаке

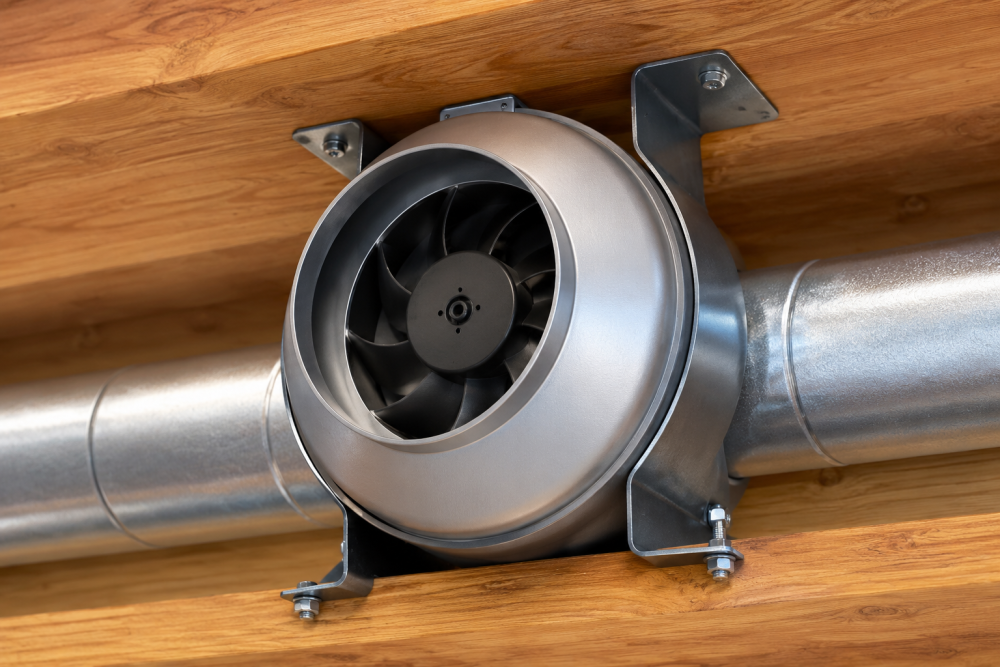

Сердцем принудительной системы выступает канальный вентилятор, интегрируемый непосредственно в разрыв магистрального вытяжного воздуховода на чердаке.
При монтаже прибор жестко фиксируется на несущих балках с использованием виброизолирующих подвесов для исключения гула. Электрический кабель прокладывается в защитной гофре, а сам вентилятор подлежит обязательному утеплению вместе с трубой во избежание замерзания конденсата внутри корпуса.
Как правильно сделать вентиляцию на чердаке
В инженерной практике проектирования подкровельного пространства действует незыблемое «золотое правило 1:300».
Это означает, что суммарная площадь всех вентиляционных отверстий должна составлять не менее 1/300 от общей площади пола чердака. Например, при площади 90 м², общая площадь продухов должна быть не менее 0.3 м². Этот объем делят пополам: 50% отдают под приточные карнизные отверстия, а 50% — под коньковую вытяжку. Следование этому правилу — гарантия работоспособности системы.
Вентиляция чердачного помещения: монтаж вытяжной системы на холодном чердаке

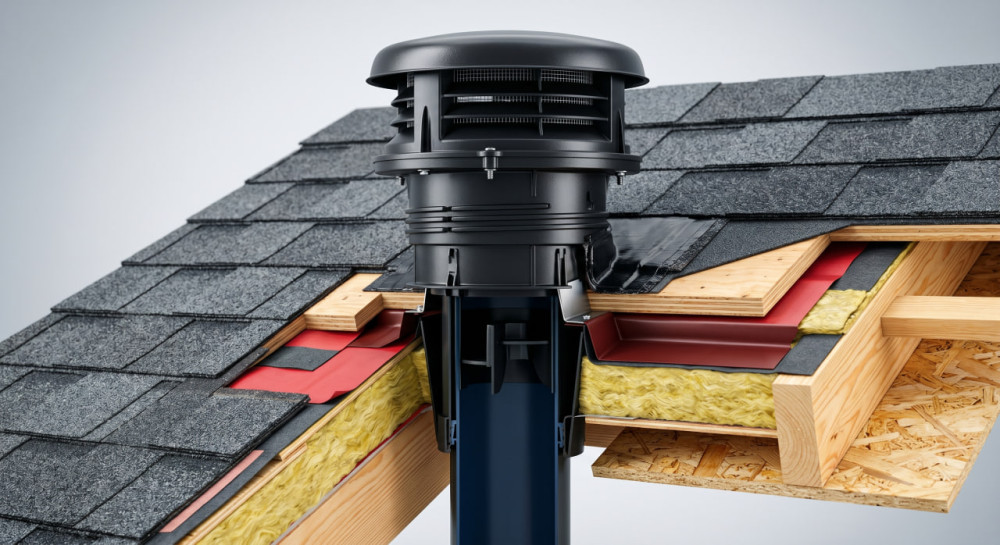

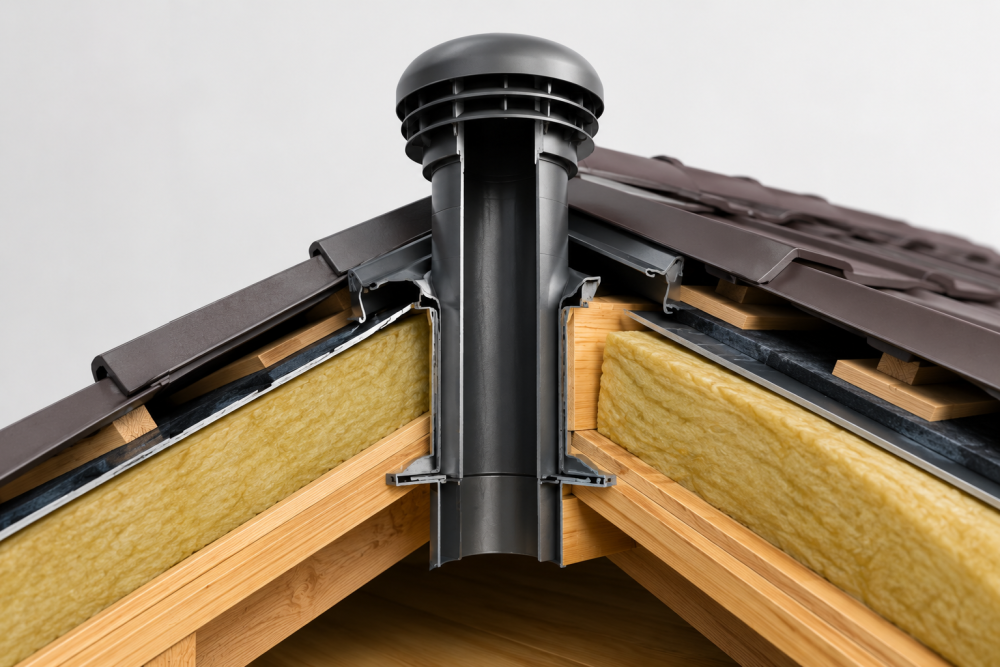

Финальным этапом обустройства является монтаж вытяжных элементов на кровле. Самым надежным решением является установка заводских кровельных выходов — специализированных утепленных труб-дефлекторов.
Монтаж начинается с вырезания отверстия в кровельном пироге. Ключевое внимание уделяется герметичности: узел прохода комплектуется специальным эластичным проходным элементом и обрабатывается кровельным герметиком. Дефлектор крепится саморезами, выравнивается по вертикали и соединяется с транзитной трубой из дома.
