Что такое диффузор в вентиляции: виды, назначение и отличия от решеток
- Что такое диффузор в вентиляции и его назначение
- Для чего нужен диффузор и как он работает
- Принцип работы диффузора и распределение воздушных потоков
- Чем диффузор отличается от решетки и анемостата
- Основные виды диффузоров
- Диффузоры потолочные (вентиляционные)
- Круглые веерные диффузоры
- Квадратные и прямоугольные модели
- Линейные (щелевые) диффузоры
- Приточный и вытяжной диффузор: в чем разница
- Конструкция и материалы изготовления воздушных диффузоров
- Особенности выбора и установки диффузора на потолке
- Как выглядит диффузор в интерьере
- Рекомендации по подбору вентиляционного диффузора под тип помещения
Главная цель этой статьи — помочь читателю детально разобраться в устройстве современной системы распределения воздуха и выбрать подходящее климатическое оборудование для конкретных задач.
Многие ошибочно полагают, что вентиляционный диффузор — это лишь декоративная накладка, закрывающая неприглядное отверстие воздуховода на потолке или стене. На самом деле это сложный функциональный узел инженерной системы. Именно он отвечает за формирование комфортного микроклимата в помещении, отвечая за то, чтобы свежий воздух поступал без образования сквозняков, резких перепадов температур и локальных зон застоя.
Что такое диффузор в вентиляции и его назначение
В профессиональной терминологии вентиляционный диффузор определяется как конечный (концевой) элемент воздухораспределительной сети, через который воздух непосредственно проникает в помещение или удаляется из него. Его ключевое назначение — организация правильной циркуляции воздушных масс.
Современный коммерческий ассортимент распределительных устройств огромен, и это продиктовано не только фантазией дизайнеров, но и строгой технической необходимостью. Разнообразие форм, размеров и внутренних механизмов позволяет адаптировать аэродинамические показатели системы под геометрию конкретного интерьера, высоту потолков и расчетный объем воздухообмена.
Для чего нужен диффузор и как он работает
Если оставить магистральный воздуховод открытым или закрыть его обычной сеткой, поток воздуха пойдет единой плотной струей. В приточной системе это приведет к появлению постоянного сквозняка, переохлаждению людей, находящихся под точкой притока, и возникновению шума.
Диффузор решает сразу несколько критических проблем:
Устранение «мертвых зон»: устройство эффективно перемешивает приточный воздух с внутренним, обеспечивая равномерное распределение кислорода и температуры по всему объему комнаты.
Выравнивание давления: за счет внутренней геометрии прибор снижает скорость струи на выходе, преобразуя кинетическую энергию потока.
Акустический комфорт: форма камер и ламелей способствует гашению аэродинамических шумов, идущих от вентилятора по трубам.
Эффективность выполнения этих задач напрямую зависит от внутренней механики и аэродинамических законов, заложенных в конструкцию прибора.

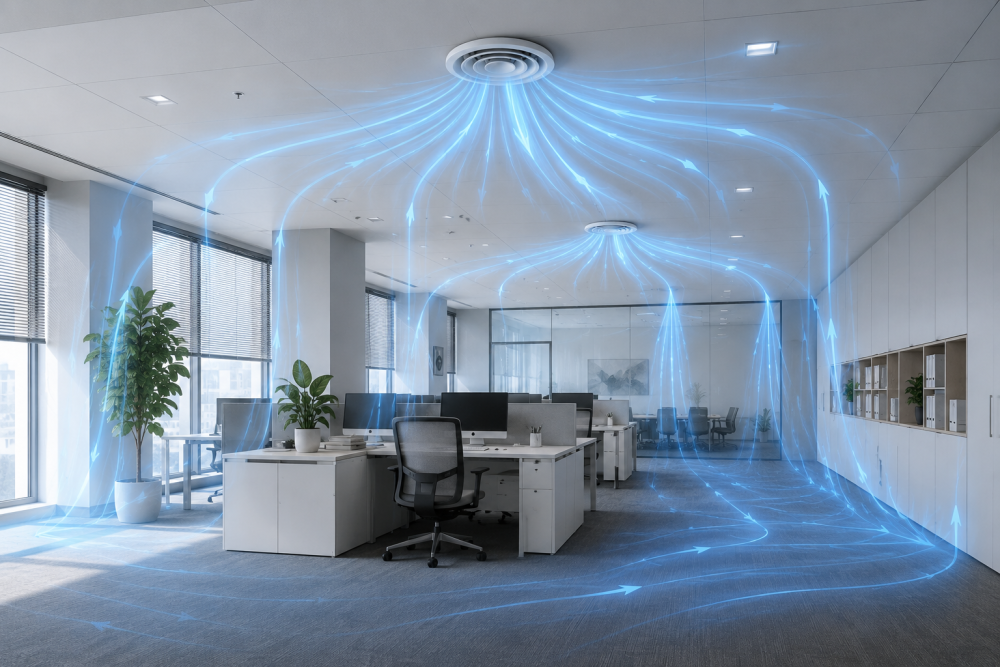

Принцип работы диффузора и распределение воздушных потоков
В основе работы устройства лежат фундаментальные законы физики газов и гидродинамики. Главный из них — эффект Коанда (свойство струи воздуха прилипать к близлежащей поверхности, например, к плоскости потолка). Благодаря этому приточный воздух сначала плавно настилается на потолок, теряет первоначальную скорость и плавно, без образования резких турбулентных завихрений, опускается вниз.
В зависимости от настроек внутренних ламелей или положения центрального диска меняется траектория движения потока. Он может распределяться:
Горизонтально (веерное или многонаправленное распределение) — идеально для низких потолков, чтобы воздух успел перемешаться до того, как достигнет рабочей зоны.
Вертикально конически — применяется в помещениях с высокими потолками (склады, торговые залы) для гарантированной подачи чистого воздуха в нижнюю часть зала.
Такое физическое поведение потоков коренным образом отличает устройство от классических вентиляционных решеток.
Чем диффузор отличается от решетки и анемостата
На рынке климатической техники часто путают три схожих понятия. Проведем между ними четкую границу по ключевым эксплуатационным критериям:
Аэродинамика: * Решетка просто пропускает воздух прямо перед собой (направление задается статичными жалюзи).
Диффузор кардинально меняет структуру потока, дробя его и заставляя расходиться по сторонам (веером, щелями, лучами).
Анемостат создает факелообразный симметричный поток за счет круглой тарелки-щита.
Возможность регулировки: * В большинстве стандартных решеток регулировка объема отсутствует либо осуществляется простым ручным демпфером.
Анемостат имеет вращающийся центральный вал, который позволяет ювелирно изменять проходное сечение.
Диффузор объединяет в себе лучшие свойства: современные модели оснащаются скрытыми регуляторами расхода воздуха (турбулизаторами, демпферами) без изменения внешнего вида лицевой панели.
Область применения: * Для жилых и офисных помещений сегодня чаще выбирают именно диффузоры из-за их способности плавно распределять большие объемы воздуха на ограниченной площади, не создавая дискомфорта для людей. Решетки же остаются стандартом для производственных цехов, наружного монтажа или простых вытяжных шахт санузлов.
Основные виды диффузоров
Классификация воздухораспределителей строится на их геометрической форме, материалах и способе интеграции в строительные конструкции. Выбор конкретного вида всегда обусловлен архитектурными особенностями потолочного пространства, дизайном интерьера и требуемым объемом прокачиваемого воздуха.
Диффузоры потолочные (вентиляционные)
Это самый массовый сегмент воздухораспределительных устройств. Встраиваемые модели получили огромную популярность благодаря своей универсальности: они идеально монтируются как в кассетные подвесные системы типа «Армстронг», так и в подшивные потолки из гипсокартона (ГКЛ) или натяжные полотна. Ниже представлены базовые, проверенные временем технические решения для стандартных офисных, административных и коммерческих задач.
Круглые веерные диффузоры
Конструкция этих моделей состоит из набора концентрических колец (конусов), зафиксированных на определенном расстоянии друг от друга. Преимущество «веерной» структуры заключается в создании широких настилающих потоков воздуха. Воздушная масса распределяется веером параллельно потолку, что полностью исключает эффект прямого направленного обдува людей. Лаконичность, компактность и выверенная эстетика круглых форм делают их востребованными как в коммерческих залах, так и в современных жилых интерьерах.
Квадратные и прямоугольные модели
Такие устройства характеризуются повышенной пропускной способностью и минимальным аэродинамическим сопротивлением. Они стандартизированы под классические габариты потолочных плит 600х600 мм, что существенно ускоряет процесс проектирования и установки. Сфокусированные на надежности, долговечности и простоте интеграции в жесткие магистральные воздуховоды, квадратные модели незаменимы на объектах с высокими требованиями к объемам воздухообмена.
Линейные (щелевые) диффузоры
Премиальное и наиболее актуальное решение для современного интерьерного дизайна, где во главе угла стоит минимализм и незаметность инженерных систем. Конструктивно они представляют собой узкий длинный профиль с одной или несколькими тонкими щелями. Уникальное свойство линейных моделей — возможность стыковки элементов в единую непрерывную линию абсолютно любой длины, которая может огибать углы, зонировать пространство или идти вдоль панорамных окон, защищая их от запотевания.
Приточный и вытяжной диффузор: в чем разница
Использовать одно и то же устройство для подачи и удаления воздуха — грубая ошибка, которая приведет к нарушению аэродинамики здания.
Приточные модели спроектированы так, чтобы максимально рассеивать струю. Их ламели развернуты наружу под особым углом, а в конструкции часто присутствует рассекающий обтекатель.
Вытяжные модели, напротив, имеют сглаженную внутреннюю форму (ламели закруглены внутрь), задача которой — плавно втянуть воздух из помещения в воздуховод с минимальным сопротивлением, не создавая лишнего свиста и шума. В них часто встраивают обратные клапаны.
Научившись различать их визуально по направлению жалюзи, вы исключите критические ошибки при закупке оборудования для приточного и вытяжного контуров системы.

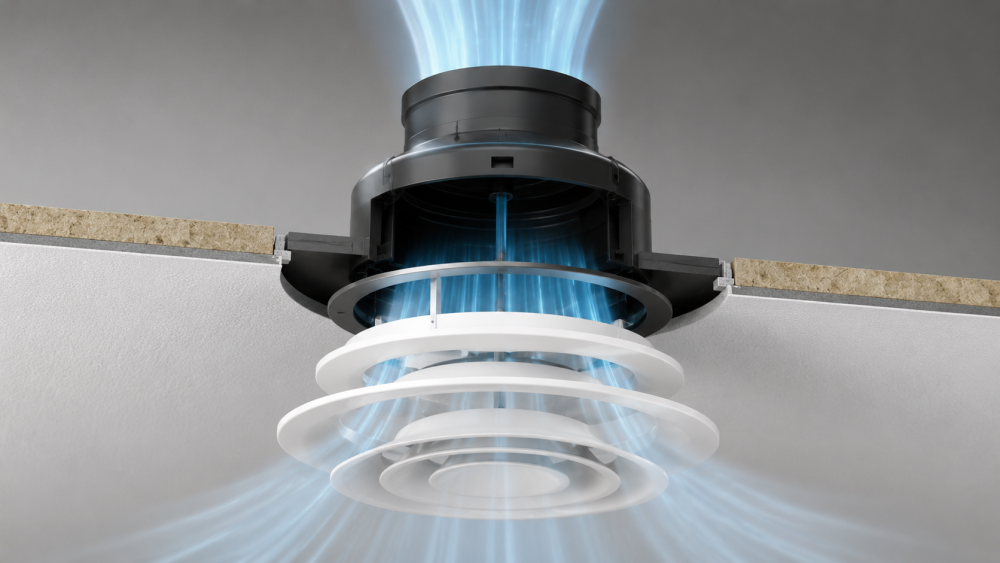

Конструкция и материалы изготовления воздушных диффузоров
Классическое воздухораспределительное устройство состоит из трех основных элементов:
Видимый корпус (лицевая панель): рамка с направляющими ламелями, отвечающая за внешнюю эстетику и первичный вектор потока.
Камера статического давления (КСД / адаптер): герметичный бокс, в который монтируется диффузор. Она гасит скорость входящего потока и распределяет давление по всей площади решетки.
Обтекатель / регулятор расхода: внутренний подвижный узел для настройки объема проходящего воздуха.
Что касается материалов, на рынке доминируют два решения, каждое из которых имеет свои эксплуатационные преимущества:
Пластик (АБС, ПВХ): не боится влаги, не подвержен коррозии (идеален для бассейнов, ванных комнат, кухонь), имеет малый вес и низкую стоимость. Однако пластик со временем может пожелтеть от УФ-лучей и имеет ограничения по пожарной безопасности.
Алюминий: металлические диффузоры покрываются стойкой порошковой краской. Они долговечны, обладают абсолютной жесткостью геометрии (их не ведет от перепадов температур), экологичны и пожаробезопасны. Алюминиевые модели — стандарт для офисов премиум-класса и систем дымоудаления.

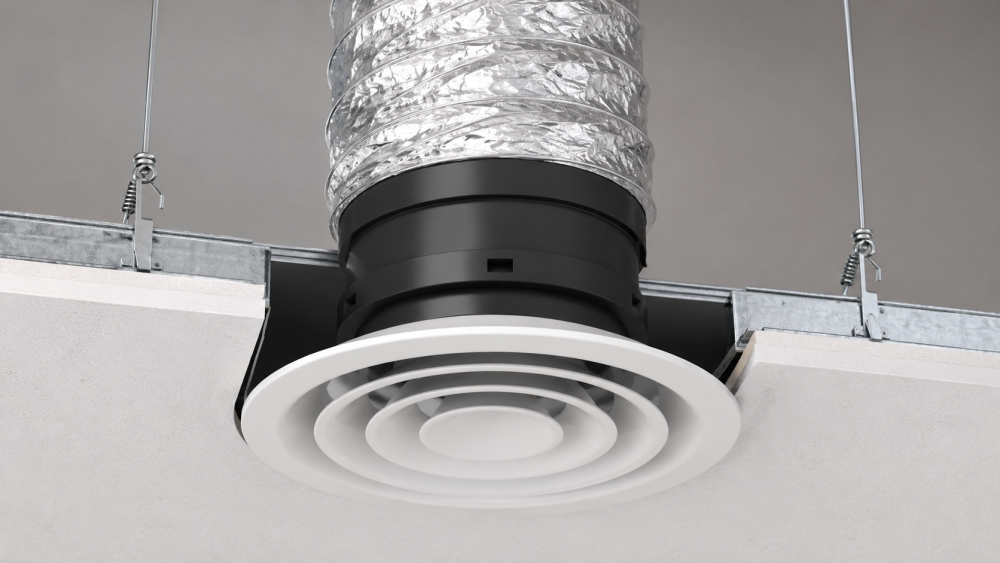

Особенности выбора и установки диффузора на потолке
Процесс монтажа и подбора оборудования требует соблюдения строгой последовательности шагов:
Расчет расхода воздуха: определяется требуемый объем воздуха (M3/ч) для конкретной зоны и подбирается сечение прибора, при котором скорость воздуха на выходе не превысит комфортные 0,2−0,5 м/с.
Монтаж адаптера (КСД): камера статического давления жестко крепится к черновому потолку или элементам каркаса здания и соединяется с магистральным воздуховодом.
Герметизация соединений: стык между адаптером и трубой (особенно если используется гибкий гофрированный воздуховод) стягивается хомутом и тщательно уплотняется армированным скотчем или герметиком. Потеря герметичности приведет к потере давления и появлению шума в запотолочном пространстве.
Фиксация диффузора: лицевая панель крепится к адаптеру с помощью саморезов, защелок или скрытых монтажных подпружиненных клипс.
Как выглядит диффузор в интерьере
Современные инженерные системы больше не нужно прятать. Благодаря возможностям порошкового окрашивания по шкале RAL, диффузоры могут стать как ярким контрастным акцентом (например, черные матовые линии на белом потолке в стиле лофт или хай-тек), так и полностью раствориться в плоскости отделки, будучи окрашенными строго в цвет потолка.
Визуальная привлекательность скрытых декоративных решений позволяет интегрировать вентиляцию даже в самые строгие классические и премиальные дизайнерские проекты, не нарушая целостности жилого пространства.
Рекомендации по подбору вентиляционного диффузора под тип помещения
Чтобы облегчить финальный выбор, сведем оптимальные связки «тип помещения — тип оборудования» в единые рекомендации:
Спальня, детская комната: идеальным выбором станут линейные (щелевые) диффузоры. Они работают тише всего, равномерно растягивают поток вдоль стены или окна и остаются незаметными, сохраняя уют.
Гостиная, просторная кухня: отлично подойдут круглые веерные или дизайнерские квадратные модели. Они справятся с большими объемами воздуха при проведении праздников или приготовлении пищи.
Офисы, торговые залы, кабинеты: стандартом остаются потолочные квадратные диффузоры 600х600 мм под систему «Армстронг» благодаря простоте обслуживания и высокой надежности.
Ванные комнаты, санузлы: влагостойкие круглые вытяжные пластиковые диффузоры или анемостаты с возможностью ручной регулировки удаления влажного воздуха.
Завершая обзор, обязательно обратите внимание на теневые модели скрытого монтажа — это самый современный и востребованный тренд в инженерном дизайне. У них отсутствует видимая наружная рамка, а воздух проходит через тонкий технологический зазор (паз) между потолком и корпусом устройства, создавая завораживающий эффект «парящего» потолка со скрытой вентиляцией.
